LGD-225ZC恒溫恒濕試驗機-60（窄款）
產品分類
恒溫恒濕試驗箱
滿足標準： 性能指標符合GB5170、2、3、5、6-95《電工電子産品環境試驗設備基本參數檢定方法低溫、高溫、恒定濕熱、交變濕熱試驗設備》的要求 電工電子産品基本環境試驗規程 試驗
訂購熱線：18106904939
滿足標準：
性能指標符合GB5170、2、3、5、6-95《電工電子産品環境試驗設備基本參數檢定方法低溫、高溫、恒定濕熱、交變濕熱試驗設備》的要求
電工電子産品基本環境試驗規程 試驗A：低溫試驗方法GB 2423.1-89 (IEC68-2-1)
電工電子産品基本環境試驗規程 試驗B：高溫試驗方法GB 2423.2-89 (IEC68-2-2)
電工電子産品基本環境試驗規程 試驗Ca：恒定濕熱試驗方法GB/T 2423.3-93（IEC68-2-3）
電工電子産品基本環境試驗規程 試驗Da：交變濕熱試驗方法GB/T423.4-93(IEC68-2-30)
控制方式與特色：
平衡調溫控制系統(BTHC)，以P.I.D.方式控制SSR，使系統之加熱加濕量等于濕熱損耗量，故能長期穩定的使用。
一、 性能：指氣冷式在室溫20℃，空載時
1.1型號：參照下表
1.2內箱尺寸：參照下表
1.3 溫度范圍：-60℃ ～ 150℃
1.4溫度波動度：±0.5℃
1.5溫度偏差：≤±2℃
1.6升溫時間：約4度/min分鐘(空載非線性)
1.7降溫時間：約1度/min分鐘(空載非線性)
1.8濕度范圍：20%～98%R.H.
1.9濕度波動度：±3%R.H.
1.10濕度偏差：≤3%

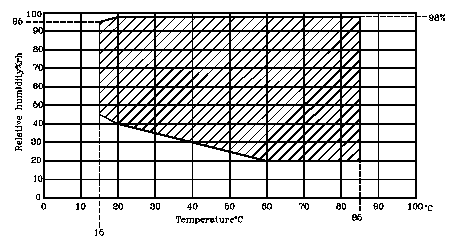

1.11溫濕度控制范圍：
二、 結構及材質：
A.內箱材質:不銹鋼板(SUS #304 1.0mm厚)
B.外箱材質:不銹鋼板經霧化處理 (SUS #304 1.0mm厚)
C.保溫材質:硬質Polyurethane發泡及玻璃棉
D.送風循環系統:
(1) 90W馬達1支
(2)不銹鋼加長軸心
(3)多翼式扇葉(SIRCCO FAN)
E.箱門: 單片門，單窗口，左開，把手在右手邊
(1)窗口270x360x40mm 3層真空層
(2)平面嵌入式把手
(3)后鈕:SUS #304
三、冷凍系統：
A.壓縮機:法國原裝進口全密式壓縮機
B.冷媒:環保冷媒R404A
C.冷凝器:鰭片式附散熱馬達
D.蒸發器:鰭片式多段式自動負載容量調整
E.其他附件: 干燥劑,冷媒流量窗口，修理閥
F.膨脹系統：容量控制之冷凍系統
四、控制系統：
原裝韓國進口，全中文液晶7寸顯示LCD觸摸式面板，畫面對談式輸入資料, 溫濕度同時可程控，曲線顯示，設定值/顯示值曲線。可分別顯示多種警報，故障發生時可通過熒幕顯示故障，消除故障，消除誤操作。多組PID控制機能，精密監控功能，且以資料形式顯示于熒幕上．
1.控制器規格:
a.精度: 溫度±0.1℃＋1digit 、濕度±1%RH＋1digit
b.分辨率:溫度±0.1,濕度1%R.H.
c.溫度斜率:0.1～9.9可設定
d.具有上下限待機及警報功能
e.溫濕度入力信號選擇PT 100Ω×2（干球及濕球）
f.溫濕度變換出力:4～20MA
g.6組P.I.D控制參數設定,P.I.D自動演算,干濕球自動校正
2.畫面顯示功能:
a. 觸摸式輸入, 熒幕直接顯示選項
b.溫濕度設定（SV）與實際（PV）值直接顯示（英文表示）
c.可顯示目前執行程序號碼,段次,剩余時間及循環次數
d.運轉累計時間功能
e.溫濕度程序設定值以圖形曲線顯示,具實時顯示程序曲線執行功能
f.具單獨程序編輯畫面, 直接輸入溫濕度及時間
3.程序容量及控制功能:
a.可使用的程序組:最大100組
b.可使用的記憶容量:共5000SEGMENTS
c.可重復執行命令:每一個命令可達9999次
d.程序之制作采對談式,具有編輯、清除、插入等功能
e.SEGMENTS時間設定0～530Hour59Min
f.具有斷電程序記憶,復電后自動啓動并接續執行程序功能(可保存10年以上)
g.程序執行時可實時顯示圖形曲線
h.具有日期,時間調整功能
i.按鍵及畫面鎖定（LOCK）功能
五、標準配置:
A. 電源線4.0 mm²x3蕊
B. USB導出端子一個
C. 不銹鋼SUS #304方型沖孔鋼板置物架2片
D. 不銹鋼可調整間距40mm置物架軌道2組
E. 11W節能照明窗口燈一支
F. 機體左側ψ50mm測試孔1個附不銹鋼孔蓋1只,硅膠塞頭1只。
G. 標準測試用不織布1片
H. 控制器使用說明書一套，操作說明書一套
六、其他要求：
1． 聯機軟件
2． 水冷式降溫系統
七、周圍環境：
(1).可容許使用溫度范圍0~35℃
(2).性能保證范圍：5~35℃
(3).相對濕度：不大于85%
(4).大氣壓：86～106Kpa
(5).周圍無強烈振動
(6).無陽光直接照射或其他熱源直接照射
(7).自然排水口:※排水管中途不得有凸起，房屋地面不得有極端的傾斜.
八、加濕用水供水條件：純凈水
九、使用電源： 8KW 380V 50HZ
十、估價除外的項目:
1.設置場所的準備工程. 2.輸入側電氣設備.
3.輸入側電氣配線工程. 4.自然排水配管工程.
5.排水口
設備主要電器配件附后：
性能指標符合GB5170、2、3、5、6-95《電工電子産品環境試驗設備基本參數檢定方法低溫、高溫、恒定濕熱、交變濕熱試驗設備》的要求
電工電子産品基本環境試驗規程 試驗A：低溫試驗方法GB 2423.1-89 (IEC68-2-1)
電工電子産品基本環境試驗規程 試驗B：高溫試驗方法GB 2423.2-89 (IEC68-2-2)
電工電子産品基本環境試驗規程 試驗Ca：恒定濕熱試驗方法GB/T 2423.3-93（IEC68-2-3）
電工電子産品基本環境試驗規程 試驗Da：交變濕熱試驗方法GB/T423.4-93(IEC68-2-30)
控制方式與特色：
平衡調溫控制系統(BTHC)，以P.I.D.方式控制SSR，使系統之加熱加濕量等于濕熱損耗量，故能長期穩定的使用。
一、 性能：指氣冷式在室溫20℃，空載時
1.1型號：參照下表
1.2內箱尺寸：參照下表
| LGD-225ZC 恒溫恒濕試驗機 窄款 |
試驗室空間W600*H750*D500mm 外箱尺寸：W840*H1900*D1200mm |
1.3 溫度范圍：-60℃ ～ 150℃
1.4溫度波動度：±0.5℃
1.5溫度偏差：≤±2℃
1.6升溫時間：約4度/min分鐘(空載非線性)
1.7降溫時間：約1度/min分鐘(空載非線性)
1.8濕度范圍：20%～98%R.H.
1.9濕度波動度：±3%R.H.
1.10濕度偏差：≤3%
1.11溫濕度控制范圍：
二、 結構及材質：
A.內箱材質:不銹鋼板(SUS #304 1.0mm厚)
B.外箱材質:不銹鋼板經霧化處理 (SUS #304 1.0mm厚)
C.保溫材質:硬質Polyurethane發泡及玻璃棉
D.送風循環系統:
(1) 90W馬達1支
(2)不銹鋼加長軸心
(3)多翼式扇葉(SIRCCO FAN)
E.箱門: 單片門，單窗口，左開，把手在右手邊
(1)窗口270x360x40mm 3層真空層
(2)平面嵌入式把手
(3)后鈕:SUS #304
三、冷凍系統：
A.壓縮機:法國原裝進口全密式壓縮機
B.冷媒:環保冷媒R404A
C.冷凝器:鰭片式附散熱馬達
D.蒸發器:鰭片式多段式自動負載容量調整
E.其他附件: 干燥劑,冷媒流量窗口，修理閥
F.膨脹系統：容量控制之冷凍系統
四、控制系統：
原裝韓國進口，全中文液晶7寸顯示LCD觸摸式面板，畫面對談式輸入資料, 溫濕度同時可程控，曲線顯示，設定值/顯示值曲線。可分別顯示多種警報，故障發生時可通過熒幕顯示故障，消除故障，消除誤操作。多組PID控制機能，精密監控功能，且以資料形式顯示于熒幕上．
1.控制器規格:
a.精度: 溫度±0.1℃＋1digit 、濕度±1%RH＋1digit
b.分辨率:溫度±0.1,濕度1%R.H.
c.溫度斜率:0.1～9.9可設定
d.具有上下限待機及警報功能
e.溫濕度入力信號選擇PT 100Ω×2（干球及濕球）
f.溫濕度變換出力:4～20MA
g.6組P.I.D控制參數設定,P.I.D自動演算,干濕球自動校正
2.畫面顯示功能:
a. 觸摸式輸入, 熒幕直接顯示選項
b.溫濕度設定（SV）與實際（PV）值直接顯示（英文表示）
c.可顯示目前執行程序號碼,段次,剩余時間及循環次數
d.運轉累計時間功能
e.溫濕度程序設定值以圖形曲線顯示,具實時顯示程序曲線執行功能
f.具單獨程序編輯畫面, 直接輸入溫濕度及時間
3.程序容量及控制功能:
a.可使用的程序組:最大100組
b.可使用的記憶容量:共5000SEGMENTS
c.可重復執行命令:每一個命令可達9999次
d.程序之制作采對談式,具有編輯、清除、插入等功能
e.SEGMENTS時間設定0～530Hour59Min
f.具有斷電程序記憶,復電后自動啓動并接續執行程序功能(可保存10年以上)
g.程序執行時可實時顯示圖形曲線
h.具有日期,時間調整功能
i.按鍵及畫面鎖定（LOCK）功能
五、標準配置:
A. 電源線4.0 mm²x3蕊
B. USB導出端子一個
C. 不銹鋼SUS #304方型沖孔鋼板置物架2片
D. 不銹鋼可調整間距40mm置物架軌道2組
E. 11W節能照明窗口燈一支
F. 機體左側ψ50mm測試孔1個附不銹鋼孔蓋1只,硅膠塞頭1只。
G. 標準測試用不織布1片
H. 控制器使用說明書一套，操作說明書一套
六、其他要求：
1． 聯機軟件
2． 水冷式降溫系統
七、周圍環境：
(1).可容許使用溫度范圍0~35℃
(2).性能保證范圍：5~35℃
(3).相對濕度：不大于85%
(4).大氣壓：86～106Kpa
(5).周圍無強烈振動
(6).無陽光直接照射或其他熱源直接照射
(7).自然排水口:※排水管中途不得有凸起，房屋地面不得有極端的傾斜.
八、加濕用水供水條件：純凈水
九、使用電源： 8KW 380V 50HZ
十、估價除外的項目:
1.設置場所的準備工程. 2.輸入側電氣設備.
3.輸入側電氣配線工程. 4.自然排水配管工程.
5.排水口
設備主要電器配件附后：
| 序號 | 零件名稱 | 產地 | 品牌 | 序號 | 零件名稱 | 產地 | 品牌 |
| 1 | 溫濕度控制器 | 韓國 | UMPC990 | 20 | 冷媒流量調節閥 | 美國 | 霍尼韋爾 |
| 2 | 壓縮機 | 法國 | 泰康 | 21 | 平面把手 | 日本 | 大昌 |
| 3 | 冷媒 | 美國 | 聯興 | 22 | 冷凝器 | 臺灣 | 高力 |
| 4 | 真空防爆玻璃 | 臺灣 | 專豐 | 23 | 超溫保護器 | 韓國 | TOS |
| 5 | 蒸發器調節閥 | 丹麥 | DANFFOSS | 24 | 防爆燈 | 飛利浦 | 荷蘭 |
| 6 | 膨脹閥 | 丹麥 | DANFFOSS | 25 | S．S．R | 臺灣 | 揚名 |
| 7 | 過濾器 | 臺灣 | 冠亞 | 26 | 電磁閥 | 丹麥 | DANFFOSS |
| 8 | 載止閥 | 丹麥 | DANFFOSS | 27 | 壓力控制器 | 丹麥 | DANFFOSS |
| 9 | 油分離器 | 意大利 | CASTEL | 28 | 避震軟管 | 美國 | PACKLESS |
| 10 | 蒸發器 | 日本 | 雙菱日出 | 29 | 油壓控制器 | 丹麥 | DANFFOSS |
| 11 | 熱繼電器 | 韓國 | LG | 30 | 交流接觸器 | 中國 | 正泰 |
| 12 | 時間繼電器 | 臺灣 | CKC | 31 | 交流繼電器 | 日本 | 和泉 |
| 13 | 電源總開關 | 日本 | 富士 | 32 | 超溫保護器 | 韓國 | 彩虹 |
| 14 | 接觸開關 | 臺灣 | 天得 | 33 | 固態繼電器 | 美國 | 快達 |
| 15 | 循環馬達 | 臺灣 | 東元 | 34 | 干燒保護器 | 意大利 | CASTEL |
| 16 | 溫濕度傳感器 | 荷蘭 | VAISALA | 35 | 水壓調節閥 | 臺灣 | 志鼎 |
| 17 | 加熱器 | 臺灣 | 臺儀 | 36 | 風輪 | 臺灣 | 尚煜 |
| 18 | 內箱材質（不銹鋼） | 日本 | 大倉 | 37 | RO反滲透純水機 | 臺灣 | 霍重（選購） |
| 19 | 保溫材質 | 日本 | 大倉 |
